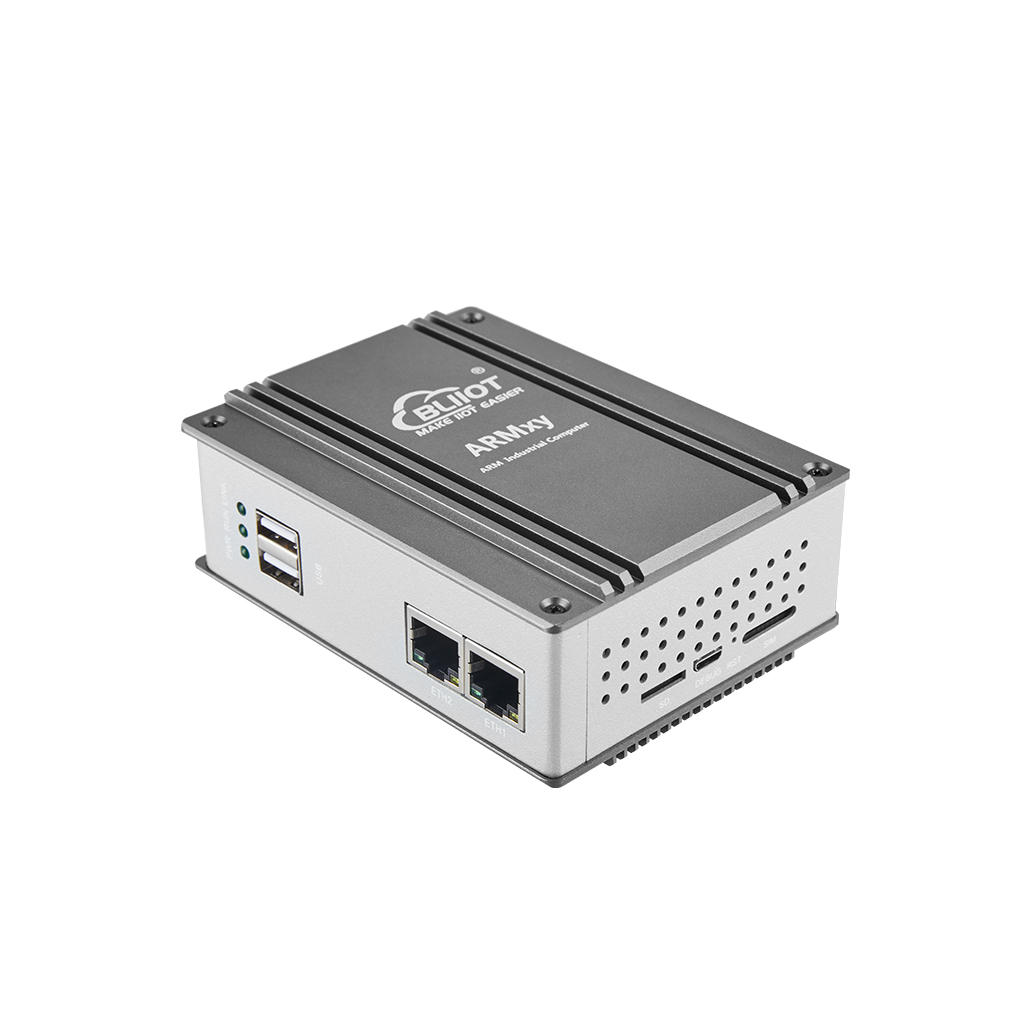

BL370
RK3562 Industrial Computer with 1TOPS NPU and 58,302 I/O Combos
Rockchip RK3562 쿼드코어 Cortex-A53 2.0GHz 기반 산업용 컴퓨터입니다. 1TOPS NPU를 내장해 현장에서 추론을 수행하고, 4K 30fps H.265 디코딩을 지원합니다. SOM과 I/O 보드 조합은 58,302가지입니다.
| 인터페이스 | Mini PCIe: 4G/LTE, Wi-Fi, Bluetooth · Dual antenna · SIM slot (NANO) · 1-3x 10/100M Ethernet · 2x USB 2.0 |
|---|---|
| 보안 | OpenSSL · iptables firewall · Encryption demo · Secure tunneling · Container isolation |
| 감시 | Prometheus + Grafana for system metrics · Hardware watchdog · User-programmable LEDs |
| 프로세서 | Rockchip RK3562/RK3562J 4x Cortex-A53 @ up to 2.0GHz 1x Cortex-M0 @ 200MHz 22nm process |
| NPU | 1 TOPS INT4/INT8/INT16/FP16 TensorFlow/PyTorch/Caffe/MXNet |
| 메모리 / 저장 | LPDDR4X: 1/2/4GB eMMC: 8/16/32GB |
| 그래픽 · 영상 | GPU: Mali-G52-2EE Decode: 4K@30fps H.265, 1080P@60fps H.264 Encode: 1080P@60fps H.264 HDMI 2.0 (4K@60fps) |
| I/O 인터페이스 | 1-3x 10/100M Ethernet (RJ45) 2x USB 2.0 1x X-board slot · 2x Y-board slots Mini PCIe (4G/Wi-Fi/BT) · SIM slot Micro USB debug · SD slot |
| 사용 환경 | Operating temp: -40°C ~ +85°C (wide-temp) / 0~70°C IEC 60068 environmental testing IEC 61000 EMC Level III DIN35 rail mounting |
| 제조사 | BLIIoT — Beilai Technology Co., Ltd. |
|---|---|
| 모델 코드 | BL370 |
| 정식 명칭 | ARMxy BL370 | RK3562 Industrial Computer with 1TOPS NPU and 58,302 I/O Combos |
| 분류 | ARMxy 산업용 SBC, 산업용 엣지 AI 컨트롤러 |
| 국내 공급 | 어큐시스 주식회사 · BLIIoT 공식 한국 총판 |
I/O Expansion확장 구성
BL370 I/O 확장 구성
X보드 1장 + Y보드 최대 2장- X 슬롯 1개 + Y 슬롯 최대 2개입니다. X보드는 통신·디지털, Y보드는 I/O·계측을 맡습니다.
- Y63(4×RS485/RS232)은 슬롯을 독점합니다. 이 보드를 넣으면 두 번째 Y보드는 들어가지 않습니다.
- 보드는 주문 시 지정해 공장에서 조립·시험 후 출고됩니다. 현장에서 끼워 넣는 방식이 아닙니다.
X 보드 — 통신 · 디지털 18종 · 1장
X10RS232/RS485 26PINX11CAN 26PINX12RS232/RS485 1 · CAN 16PINX13DI 2 · DO 26PINX14DI 46PINX15DO 46PINX16GPIO 46PINX20RS232/RS485 410PINX21RS232/RS485 3 · CAN 110PINX22RS232/RS485 2 · CAN 210PINX23RS232/RS485 4 · DI 4 · DO 420PINX24RS232/RS485 3 · CAN 1 · DI 4 · DO 420PINX25RS232/RS485 2 · CAN 2 · DI 4 · DO 420PINX26RS232/RS485 2 · DI 8 · DO 420PINX27RS232/RS485 1 · CAN 1 · DI 8 · DO 420PINX28RS232/RS485 2 · DI 1220PINX29RS232/RS485 1 · CAN 1 · DI 1220PINX30GPIO 1620PIN
Y 보드 — I/O · 계측 26종 · 최대 2장
Y018채널 디지털 혼합 — 4DI(로우 레벨) + 4DO(액티브 로우) · 출력 전류는 본체에 따라 다름Y028채널 디지털 혼합 — 4DI(하이 레벨) + 4DO(액티브 하이) · 출력 전류는 본체에 따라 다름Y118채널 디지털 입력 — NPN (로우 레벨 트리거)Y128채널 디지털 입력 — PNP (하이 레벨 트리거)Y138채널 디지털 입력 — 무전압 접점Y218채널 디지털 출력 — PNP, 채널당 100mAY228채널 디지털 출력 — NPN, 채널당 100mAY244채널 릴레이 출력 — 250VAC/30VDC, 2A, 30WY314채널 아날로그 입력 — 0~20mA / 4~20mA (4선식), 16비트, ±0.1% FSRY334채널 아날로그 입력 — 0~5V / 0~10V (4선식), 16비트, ±0.1% FSRY344채널 아날로그 입력 — 0~5V / 0~10V 차동Y364채널 아날로그 입력 — ±5V / ±10V 차동Y374채널 IEPE 계측 — 가속도·압력·소음 등 저임피던스 전압 신호Y414채널 전류 출력 — 0~20mA / 4~20mA, 12비트, 부하 ≤1kΩY434채널 아날로그 출력 — 0~5V / 0~10VY464채널 아날로그 출력 — ±5V / ±10VY512채널 RTD 입력 — 3선식 PT100 (-200~850℃)Y522채널 RTD 입력 — 3선식 PT1000 (-50~300℃)Y532채널 RTD 입력 — 4선식 PT100Y542채널 RTD 입력 — 4선식 PT1000Y56저항 측정Y57전압 측정Y584채널 TC 입력 — J·K·T·E·R·S·B·N, 16비트Y634채널 시리얼 — RS485 또는 RS232 (절연)Y958채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (NPN)Y968채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (PNP)
