BL191
OPC UA EdgeIO 컨트롤러 BL191
OPC UA 서버를 내장한 엣지 I/O 컨트롤러입니다. 현장 신호를 직접 수집해 MES·SCADA 등 상위 시스템에 표준 인터페이스로 넘깁니다. PLC와 I/O 모듈, 게이트웨이를 한 장비로 대체하며 Y 시리즈 I/O 보드를 1~3장까지 장착합니다.
| 프로토콜 | OPC UA 서버 (UA-TCP), Modbus RTU 마스터/슬레이브, HTTP, DHCP, DNS |
|---|---|
| OPC UA 보안 | X.509 인증서, 사용자 인증, AES-256 암호화, 보안 정책 선택 |
| 시리얼 설정 | 데이터 비트 8, 패리티 None/Even/Odd, 정지 비트 1/2 |
| 중량 | 1슬롯 133g / 3슬롯 171g |
| 전원 | DC 24V, 55mA@24VDC, 역극성 보호 |
|---|---|
| 이더넷 | 2× RJ45, 10/100M, 절연 (ESD ±6kV/±8kV, EFT 1kV) |
| RS485 | 1포트 절연, 통신 속도 2400~230400bps |
| 운영체제 · 자원 | Linux, CPU 300MHz, RAM 64MB, Flash 128MB |
| 동작 환경 | -40 ~ +85℃, 상대습도 5~95% (비결로) |
| 설치 · 보호등급 | 벽면 설치 / DIN35 레일, IP30 |

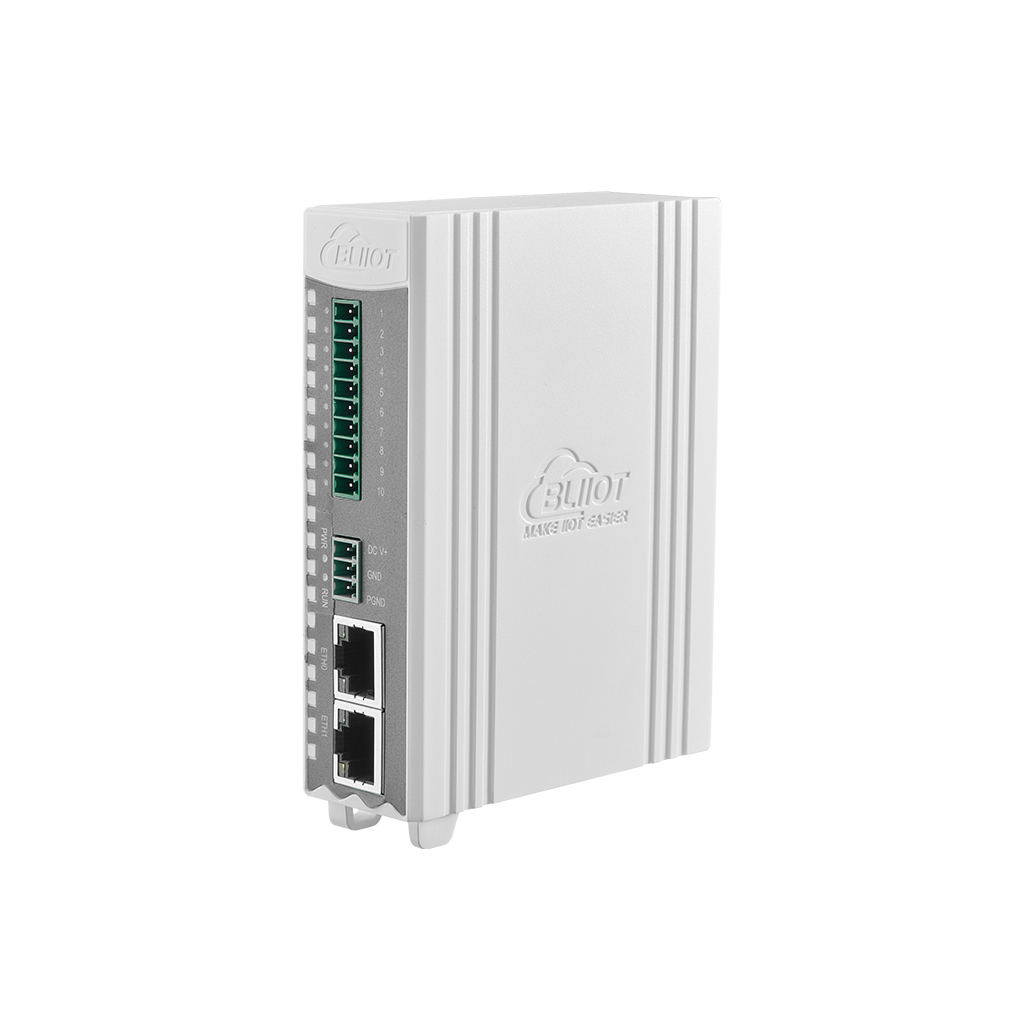

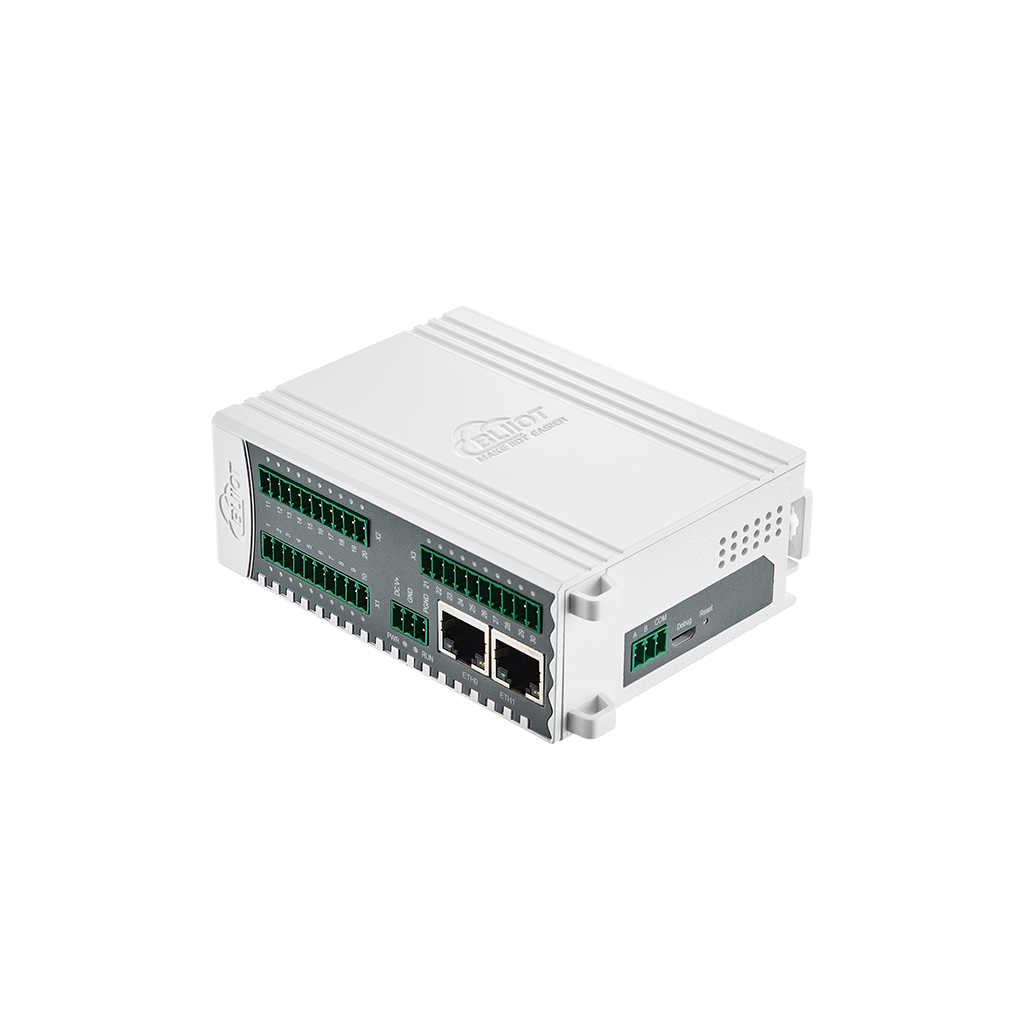

| 치수 | 1슬롯 30×83×110mm / 3슬롯 40×83×110mm |
| I/O 확장 | Y 시리즈 보드 1~3슬롯 (X 보드 사용 불가) |
| 제조사 | BLIIoT — Beilai Technology Co., Ltd. |
|---|---|
| 모델 코드 | BL191 |
| 정식 명칭 | OPC UA EdgeIO Controller BL191 |
| 분류 | EdgeIO 컨트롤러 |
| 국내 공급 | 어큐시스 주식회사 · BLIIoT 공식 한국 총판 |
I/O Expansion확장 구성
BL191 I/O 확장 구성
Y보드 1~3장- Y 슬롯 1~3개입니다. X보드는 들어가지 않습니다.
- Y61(4×시리얼)은 컨트롤러당 1장까지입니다. 본체 RS485 1포트와 합해 최대 5포트가 됩니다.
- 같은 모델을 여러 슬롯에 중복해서 넣을 수 있습니다. (예: Y31 × 3)
Y 보드 — I/O · 계측 25종 · 최대 3장
Y018채널 디지털 혼합 — 4DI(로우 레벨) + 4DO(액티브 로우) · 출력 전류는 본체에 따라 다름Y028채널 디지털 혼합 — 4DI(하이 레벨) + 4DO(액티브 하이) · 출력 전류는 본체에 따라 다름Y118채널 디지털 입력 — NPN (로우 레벨 트리거)Y128채널 디지털 입력 — PNP (하이 레벨 트리거)Y138채널 디지털 입력 — 무전압 접점Y218채널 디지털 출력 — PNP, 채널당 100mAY228채널 디지털 출력 — NPN, 채널당 100mAY244채널 릴레이 출력 — 250VAC/30VDC, 2A, 30WY314채널 아날로그 입력 — 0~20mA / 4~20mA (4선식), 16비트, ±0.1% FSRY334채널 아날로그 입력 — 0~5V / 0~10V (4선식), 16비트, ±0.1% FSRY344채널 아날로그 입력 — 0~5V / 0~10V 차동Y364채널 아날로그 입력 — ±5V / ±10V 차동Y374채널 IEPE 계측 — 가속도·압력·소음 등 저임피던스 전압 신호Y414채널 전류 출력 — 0~20mA / 4~20mA, 12비트, 부하 ≤1kΩY434채널 아날로그 출력 — 0~5V / 0~10VY464채널 아날로그 출력 — ±5V / ±10VY512채널 RTD 입력 — 3선식 PT100 (-200~850℃)Y522채널 RTD 입력 — 3선식 PT1000 (-50~300℃)Y532채널 RTD 입력 — 4선식 PT100Y542채널 RTD 입력 — 4선식 PT1000Y584채널 TC 입력 — J·K·T·E·R·S·B·N, 16비트Y614채널 시리얼 — RS485 / RS232 선택Y624채널 시리얼 — 1×CAN + 3×RS485/RS232Y958채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (NPN)Y968채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (PNP)
